GEBERIT PLUVIA DRENAGEM DE COBERTURAS

SISTEMA SIFONICO DE DRENAGEM DE COBERTURAS

Geberit Pluvia é um sistema de drenagem predial de águas pluviais baseado no princípio de vácuo induzido pela gravidade. Pela ação da sifonação, Pluvia permite uma drenagem completa dos telhados, sem necessidade da inclinação da tubulação.

Geberit Pluvia assegura uma drenagem eficaz, sem pendentes nos ramais e coletores.

O enchimento completo das tubulações é obtido graças à utilização de ralos especiais e ao cálculo rigoroso do dimensionamento das canalizações.

Utilizado há mais de 25 anos em inúmeros países, no Brasil já existem diversas instalações em operação.

CARACTERÍSTAS E VANTAGENS

Tubos sem pendentes: maior área disponível e flexibilidade e liberdade na arquitetura
Tubos com diâmetros menores: maior velocidade de escoamento, auto-limpeza e leveza
Menos tubos enterrados: Menos trabalho no solo, instalação mais rápida, menores custos e menos caixas de visita;
Menos tubos de queda: menores custos e riscos;
Menos quantidade materiais: menor área de armazenamento

RECOMENDAÇÕES

Para permitir o livre acesso das águas pluviais e a sua eficaz drenagem, recomenda-se a limpeza periódica das coberturas a drenar, evitando a presença de objetos que possam obstruir os ralos (folhas, papéis, etc.).

COMPONENTES

O sistema é constituído pelos seguintes produtos:
– Ralos com capacidade de drenagem de 1 a 100 l/s, conforme modelos;
– Placas de coordenação compatíveis com os diversos tipos de impermeabilização;

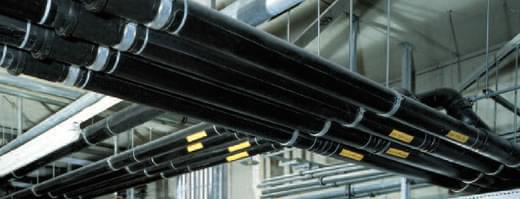

– Tubagens em polietileno de alta densidade, temperadas e inquebráveis à temperatura ambiente. (As tubagens suportam temperaturas extremas de -40ºC a 80ºC e 100ºC por curtos períodos)
– Componentes metálicos;

APLICAÇÕES

O sistema Geberit Pluvia aplica-se na drenagem de águas pluviais de coberturas e terraços de edifícios e outras construções, principalmente em:

– Cobertura de elementos descontínuos;
– Coberturas em estrutura metálica;
– Coberturas em estrutura de madeira;
– Coberturas em estruturas de betão armado;
– Coberturas mistas;
– Outras mediante consulta técnica à Geberit.

Novos ralos no sistema Geberit Pluvia

Ralo para drenagem de cobertura Geberit Pluvia em cobertura de betão com betume como layer condutora de água Exemplo 1:
Para coberturas em betão com impermeabilização em betume, o sistema Geberit Pluvia dispõe de uma placa de coordenação de tamanho extra para uma melhor ligação.

Ralo para drenagem de cobertura Geberit Pluvia em cobertura térmica com ligação à barreira de vapor e placa de impermeabilização para cobertura como layer condutora de água Exemplo 2:
Coberturas leves beneficiam da reduzida carga estática de Geberit Pluvia. O tubo de ligação longo supera assim grandes espessuras do isolamento.

Ralo para drenagem de cobertura Geberit Pluvia flangeado nas caleiras Exemplo 3:
Graças ao seu modelo compacto, Geberit Pluvia é também indicado para a montagem em caleiras.

Geberit Pluvia instalado com conjunto «adequado para coberturas transitáveis» Exemplo 4:
Em coberturas de betão transitáveis com impermeabilização em betume, é possível adaptar a altura de Geberit Pluvia com um conjunto complementar.

Melhor manuseamento

  • Modelos mais compactos e design ergonômico de todos os ralos para drenagem de cobertura Geberit em comparação com os seus predecessores
  • Novo aperto rotativo para uma montagem e manutenção fáceis
  • Tubo de ligação extra longo Geberit PE para maiores espessuras do isolamento

Planeamento e cálculo mais simples

  • Apoio no cálculo hidráulico com o Software Geberit ProPlanner com Plug-in para Autodesk® Revit®
  • Dados Geberit BIM completos disponíveis
